Расчет цилиндра на прочность

Цилиндр изготовлен из Стали 20, внутренний радиус цилиндра = 0,045, м, наружный = 0,102, м. Цилиндр подвергается внутреннему давлению = 0,4, МПа. Е = 2×, МПа. Схема к расчету приведена на рисунке 7 - . Схема к расчету прочности корпуса цилиндра.

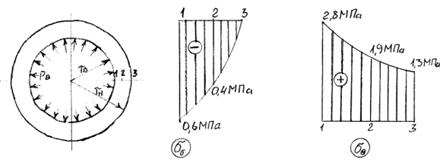

Рисунок 1.3.3.1 - Схема к расчету прочности корпуса цилиндра.

Проверим прочность цилиндра по третьей теории прочности.

Нормальные напряжения, действующее на цилиндрической поверхности и проходящее через ось симметрии:

sr = pB rB2 (rH2/r2 – 1)/(rH2 – rB2) (6.3.10)

sq = pE rE2 (rH2/r2 + 1)/(rH2 – rE2) (6.3.11)

sr = 0,4 × 106 × 0,0452 × (0,1022/r2 – 1)/(0,1022 – 0,0452)

sq = 0,4 × 106 × 0,0452 × (0,1022/r2 + 1)/( (0,1022 – 0,0452)

С помощью полученных выражений находим: при r = = 0,045, м.

= - 0,6, МПа; = 2,8, МПа.

При r = 0,05, м: = - 0,4, Мпа; = 1,9, МПа.

При r = 0,06, м: = 0, МПа; = 1,3, МПа.

Построенные по этим значениям эпюры изображены на рисунке 1.3.3.1.

Опасными являются точки у внутренней поверхности цилиндра, в которых действуют главные напряжения.

= 2,8, МПа и = -0,6, МПа.

По третьей теории прочности должно соблюдаться условие:

[σ], (6.3.12)

где [σ] = 80, МПа [5]– допускаемое напряжение.

= 2,8 + 0,6=3,4, МПа < [σ] = 80, МПа – условие выполняется.

Прочность стенок цилиндра обеспечивается.

Расчет винта крепления крючкового захвата на срез

Рис. 1.3.4.1. Схема определения винта на срез.

Найдём площадь поперечного сечения винта:

Выбираем диаметр винта по площади сечения:

Принимаем винт d = 8 мм из стали марки Ст 65Г (ГОСТ 1050-74).

Проверочный расчет лапки верхнего захвата на изгиб.

Проверочный расчет лапки захвата на изгиб ведем по расчету балки.

Из условия прочности балки:

Ми.мах – наибольший изгибающий момент;

Ми.мах = Ми*n ,

где Ми – изгибающий момент;

n – коэффициент запаса, n = 1,5;

Из определения изгибающий момент находим по формуле:

Ми = F*l , (6.3.15)

где F – сила, прикладываемая к лапке;

сила, действующая на лапку захвата равна усилию необходимому для полного сжатия пружины. F=5200H, l – плечо, l =0,28 м.

Ми = 5200*0,28 = 1352 Н*м = 1352000 Н*мм

Ми.мах = 1352000*1,5 = 2028000Н*мм

Рис 6.3.5.1 Эпюра изгибающих моментов [kN·m]
