Количественный анализ надежности

Страница 4

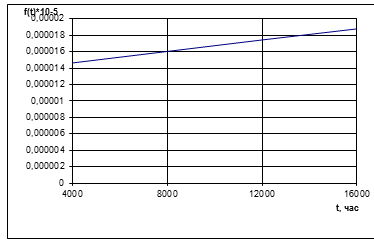

Рисунок 7. График зависимости плотности распределения отказов от наработки

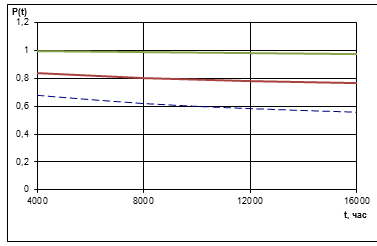

Рисунок 8. График зависимости вероятности безотказной работы от наработки Смотрите подробности овес цена за кг на нашем сайте.

Оценка уровня надежности. Оценка уровня надежности заключается в сравнении фактических характеристик надежности с нормативными величинами. В качестве нормативной величины выбираем коэффициент К1000 и - процентную наработку:

Определим - процентный ресурс для и нижней оценки :

Квантиль, соответствующий вероятности 0,0001 определяется по Приложению 2[2]:

отсюда

Коэффициент К1000 равен числу отказов, приходящихся на 1000 часов наработки изделия. Он определяется выражением: К1000=1000/Тср, где Тср – среднее время наработки до отказа элемента.

За контрольный уровень коэффициента К1000 принимается значение, равное 0,2. Оценка уровня надежности сводится к сравнению фактического и нормативного значений этого коэффициента (КФ1000<0,2).

Рассчитаем значение коэффициента :

Выводы:

1.Значение коэффициента К1000 и - процентной наработки удовлетворяет требованиям надежности и безопасности полетов (К1000=0,109<0,2).

2. Наработка t рулевого привода РП-230 до вероятности q=0,1 возникновения отказа составляет 487 часов.

3. Отказы рулевого привода РП-230 подчиняются логарифмически нормальному закону распределения. Закон описывает усталостную долговечность. С целью повышения вероятности безотказной работы РП-230 и предупреждения нарушения герметичности уплотнения необходимо проводить осмотр РП-230 при периодическом ТО по форме Ф1 - через каждые 300 часов налета.

Страницы: 1 2 3 4
