Рабочий цикл бульдозера ДЗ-42Г

При движении машины вперед отвал с помощью системы управления заглубляется в грунт, срезает ножами слой грунта и перемещает впереди себя образовавшуюся грунтовую призму волоком по поверхности земли к месту разгрузки; после отсыпки грунта отвал поднимается в транспортное положение, машина возвращается к месту набора грунта, после чего цикл повторяется.

При разработке грунта отвал устанавливается режущей кромкой под углом 55o с заглублением отвала 410 мм.

Максимально возможный объем призмы волочения бульдозер набирает на участке длиной 6 .8 м. Экономически целесообразная дальность перемещения грунта не превышает 60 м.

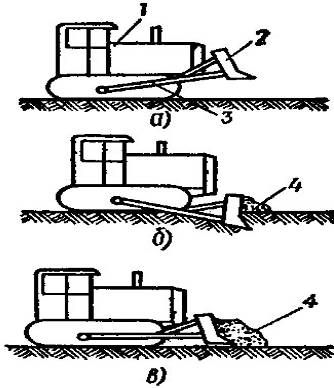

Рисунок 1.4 - Рабочий цикл бульдозера: а) транспортное положение; б) заглубление в грунт; в) перемещение грунта. 1 – бульдозер; 2 – отвал; 3 – толкающий брус; 4 – грунтовая призма
