Устройство

Тормозной механизм заднего колеса:

1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

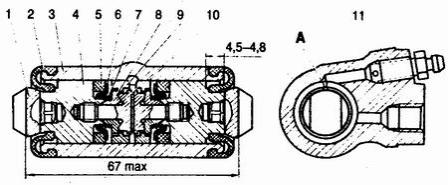

Колесный цилиндр:

1 – упор колодки; 2 – защитный колпачок; 3 – корпус цилиндра; 4 – поршень; 5 – уплотнитель; 6 – опорная тарелка; 7 – пружина; 8 – сухари; 9 – упорное кольцо; 10 – упорный винт; 11 – штуцер; А – прорезь на упорном кольце

Привод стояночной тормозной системы:

1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса
