Статический анализ

Статический расчет конечноэлементной модели производится следующим образом: Analysis ® Static ® Run Static Analysis, предварительно в опциях задав критерий прочности. В данном случае качестве критерия прочности выбран критерий Мизеса-Хилла. Далее на рисунках 3.1-3.4 приведены результаты статического расчета.

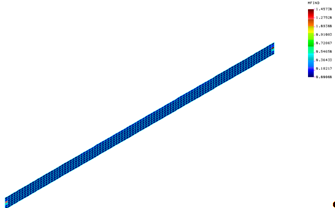

Рисунок 3.1- Результат статического расчета для элерона

Рисунок 3.2 – Результат статического расчета в стенке нервюры элерона

Рисунок 3.3 – Результат статического расчета в стенке лонжерона элерона

Рисунок 3.4 – Результат статического расчета в стенке лонжерона, в месте расположения узла крепления

Ниже приведен список максимальных значений MFIND:

Elem MFIND

1791 1.457332015

2385 1.273082018

11955 0.7142695785

12491 0.6800367832

Определение запаса прочности:

Определение массы конструкции:Control ® Measure ®Find mass property Mass = 8.82

По результатам проведенного статического расчета следует то, что условие прочности в данной конструкции не выполняется. А самыми опасными участками являются участки где находятся узлы крепления.
