Типы фильтров очистки топлива, воздухоочистителя двигателя ВАЗ-2121

В системе питания этого двигателя установлены сетчатые фильтры, они размещены в топливозаборной трубке бензобака, в топливном насосе, в карбюраторе. Установлен так же фильтр тонкой очистки топлива с бумажным фильтрующим элементом на топливопроводе.

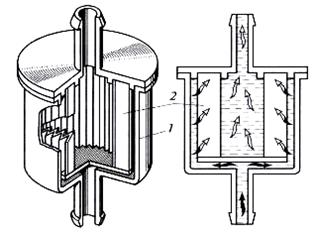

Эскиз фильтра тонкой очистки топлива

1 — корпус фильтра; 2 — фильтрующий элемент; — неочищенное топливо; — очищенное топливо

Воздушный фильтр сухой со сменными бумажным фильтрующим элементом. Корпус фильтра крепится на шпильке кронштейна и двух шпильках крепления крышки головки цилиндров и уплотнён резиновой прокладкой.
